پمپ دنده ای (GEAR PUMP)
توضیحات پمپ دنده ای
یکی از پمپ های پر مصرف مورد استفاده در صنایع مختلف پمپ دنده ای می باشد. پمپ دنده ای به صورت جابجایی مثبت بوده و با چرخش چرخدنده های پمپ عملیات پمپاژ سیال صورت می گیرد. پمپ های دنده ای زیر مجموعه پمپ خودمکش بوده و قابلیت ایجاد مکش با قدرت بالا را دارد. پمپ دنده ای انواع سیال با گرانروی های کم، متوسط، زیاد را می تواند پمپاژ نماید.
انواع پمپ دنده ای
- پمپ دنده خارجی
- پمپ دنده داخلی
مکانیزم حرکتی پمپ غلیظ کش

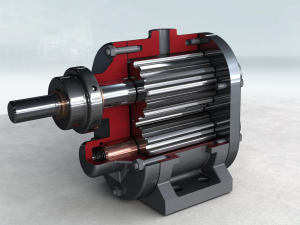

در پمپ دنده ای دو چرخدنده موجود بود که یکی از چرخدنده ها به الکتروموتور وصل بوده که به آن چرخدنده محرک می گویند. چرخدنده دیگر متحرک بوده و در قست پایین چرخدنده محرک بوده و با آن درگیر می باشد. با چرخش چرخدنده محرک سیال در بین چرخدنده ها فشرده شده و با فشار بالا به سمت خروجی هدایت می شود. در پمپ دنده ای برای سرعت زیر 700 دور در دقیقه از گیبرکس استفاده می شود. معمولا پمپ از جنس چدن و با دنده فولادی آبکاری شده و شافت فولادی و بوش برنزی یا فولادی می باشد.
مشخصات فنی پمپ دنده خارجی
- مییزان دبی قابل تنظیم است.
- جهت پمپاژ انواع سیال نظیر: اسید، باز، پلمیر و … مناسب است.
- در سایز بزرگ دارای سرعت دورانی 650 RPM و در سایز کوچک دارای سرعت دورانی 1450, 3000 RPM
- دارای عمر طولانی و قیمت مناسب می باشد.
کاربرد پمپ دنده خارجی
- صنایع غذایی
- پمپاژ روانکارها
- پمپاژ روغن خوراکی
- پمپاژ رنگ
جنس پمپ دنده خارجی
- پمپ دنده خارجی با جنس های استیل استنلس، چدن (داکتیل، خاکستری)، برنزی، پلیمری (تفلونی)
- شفت از جنس استیل، سرامیک، آلومینیوم، فولاد آلیاژی
- بوش از جنس برنز، کربن، استیل سیلیکون کارباید
- آببند از نوع تک یا دوبل، پکینگی، لیپ سیل، مگنتی
مزایای پمپ دنده خارجی
- دارای قابلیت پمپاژ انواع سیالات با گرانروی های مختلف
- دارای قابلیت اضافه کردن ژاکت حرارتی و سرمایشی
- به دلیل دقت بالا امکان جابجایی آن با دوزینگ پمپ موجود دارد.
- دارای قابلیت نگهداری و تعمیرات آسان
- دارای هماهنگی با انواع اتصالات
- راندمان و عمر بالا
- قیمت مناسب
- فشار و سرعت دورانی بالا
- قابلیت کارکرد بدون صدا و نرم
معایب پمپ دنده خارجی
- در پمپ دنده خارجی بوشی یاتاقان داخل سیال قرار دارد.
- در صورتی که سیال دارای ماده خورنده باشد باعث خوردگی چرخدنده ها می شود.
مشخصات فنی پمپ دنده داخلی
نام دیگر پمپ دنده داخلی، پمپ ماه و ستاره است. این نوع پمپ ها به صورت خودمکش بوده و قابلیت چرخش به دو سمت را دارد. از پمپ دنده داخلی برای پر کردن و خالی کردن استفاده شده و انواع سیالات رقیق و غلیظ را پمپاژ می نماید. انواع سیالات نظیر: آسفالت، شکلات، چسب، روغن، بنزین، مازوت، رزین، الکل، قیر و … با پمپ دنده داخلی قابل انتقال می باشد.
کاربرد پمپ دنده داخلی
- صنایع غذایی
- پمپاژ روانکارها
- پمپاژ روغن خوراکی
- پمپاژ رنگ
- پمپاژ آسفالت
- پمپاژ قیر
- پمپاژ مازوت
- پمپاژ بنزین
جنس پمپ دنده داخلی
- پمپ دنده خارجی با جنس های استیل استنلس، چدن (داکتیل، خاکستری)، برنزی، پلیمری (تفلونی)
- شفت از جنس استیل استنلس، فولاد آلیاژی
- بوش از جنس برنز، کربن گرافیت، سیلیکون کارباید، سرامیک، کارباید تنگستن
- آببند از نوع تک یا دوبل، پکینگی، کارتریجی، مگنتی
مزایای پمپ دنده داخلی
- دارای قابلیت پمپاژ انواع سیالات با گرانروی های مختلف
- دارای خاصیت خودمکشی
- دارای جریان یکنواخت و بدون ضربه
- دارای قابلیت نگهداری و تعمیرات آسان
- دارای هماهنگی با انواع اتصالات
- راندمان و عمر بالا
- قیمت مناسب
- قابلیت خشک کار کردن برای مدت زمان کوتاه
- قابلیت چرخش در دو سمت به منظور پر کردن و خالی کردن
- دارای NPSH پایین
معایب پمپ دنده خارجی
- دارای سرعت فشار پایین و متوسط
مشخصات فنی پمپ کراخت KRACHT
- قابلیت انتقال پلی اورتان، ایزوسیانات، تولوئن، چسب و …
- دارای دقت بالا
- قابلیت پمپ یک مقدار مشخصی از سیال
کاربرد پمپ کراخت KRACHT
- مبل سازی
- صندلی سازی
- فوم و ابر
- صنعت بسته بندی
- سقف کاذب
- رنگ ساری
- قطعات خودرو
- پوشش مسکونی
آببندی پمپ
در محل عبور شفت امکان نشت سیال و ورود هوا به داخل پمپ وجود دارد و با استفاده از آببند از نشت سیال جلوگیری می شود. در صورت استفاده از یاتاقان باید دو سر شفت آببندی شود.
انواع آببندی پمپ
- آببندی مکانیکال سیل
- آببندی پکینگ
مشخصات فنی آببندی مکانیکال سیل
- دارای دو قسمت ثابت و متحرک است.
- قسمت ثابت به پوسته متصل است.
- قسمت متحرک به شفت متصل است.
- شفت دوار دارای فنر بوده که باعث اتصال قسمت متحرک و ثابت می شود.
- سیال فاصله بین این لقی را پر کرده و باعث روانکاری و خنک کاری می شود.
- در صورتی که فشار بیش از حد بالا رود باعث ازبین رفتن سیال شده و افزایش دما و فرسایش سطح و خرابی مکانیکال سیل را به دنبال دارد.
- مکانیکال سیل ها می توانند به صورت داخلی یا خارجی نصب شود که قسمت متحرک در تماس با سیال پمپ شونده می باشد.
- در صورتی که سیال پمپ شونده خورنده باعث از مکانیکال سیل خارجی استفاده می گردد.
- در صورتی که سیال پمپ شونده بسیار خورنده باشد باید از مکانیکال سیل دوبل استفاده گردد.

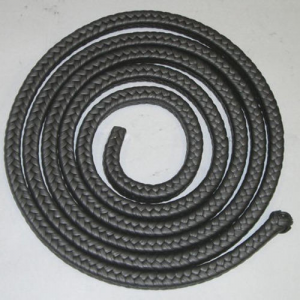

مشخصات فنی آببندی پکینگ
در پمپ دنده ای اگر میزان نشتی زیاد مهم نباشد از آببندی پکینگ استفاده می شود. در آببند پکینگ میزان نشتی مجاز 8 الی 10 قطره در دقیقه است. سیال های غیرقابل استعال با آببند پکینگ قابلیت کارکرد دارد. آببندهای پکینگ دارای کاسه نمد، پکینگ، درپوش است. جهت عدم بالا رفتن دما از LANTERN RING استفاده می شود. رینگ لنترن در قسمت بین حلقه های پکینگ قرار گرفته و جریانی از سیال را به قسمت پکینگ منتقل کرده و باعث خنک کاری نیز می گردد.
انواع برندهای تولید کننده پمپ غلیظ کش
- کوپار KUPAR
- ایران تولید
- پترولند PETROLAND
- روتوفلوید ROTOFLUID
- الوند
- SAWA
- نقش جهان
- RICKMEIER
- KRACHT
- DAVID BROWN
- OBERDORFER PUMPS
جدول گرانروی دینامیکی سیالات مختلف
| دما | ویسکوزیته دینامیکی | نوع سیال | محصولات |
| 20 ◦C | 3000 mPas | شامپو | Shampoo |
| 60 ◦C | 85 mPas | مایع صابون | Liquid Soap |
| 40 ◦C | 70000 mPas | خمیر دندان | ToothPaste |
| 20 ◦C | 780 mPas | کرم دست | Hand Creme |
| 20 ◦C | 580 mPas | روغن کرچک | Castor Oil |
| 20 ◦C | 60 mPas | روغن نارگیل | Coconat Oil |
| 60 ◦C | 30 mPas | روغن ذرت | Corn Oli |
20 ◦C |
60 mPas |
روغن پنبه دانه |
Cottonseed Oil |
| 40 ◦C | 30 mPas | روغن برزک | Linseed Oil |
| 40 ◦C | 40 mPas | روغن زیتون | Olive Oli |
| 40 ◦C | 45 mPas | روغن پالم | Palm Oil |
| 40 ◦C | 40 mPas | روغن بادام زمینی | Peanut Oil |
| 20 ◦C | 60 mPas | روغن سویا | Soya Oil |
| 40 ◦C | 35 mPas | روغن ماهی | Cod Liver Oil |
| 40 ◦C | 65 mPas | چربی خوک | Pig Fat |
| 20 ◦C | 580 mPas | روغن کرچک | Castor Oil |
| 40 ◦C | 45 mPas | کره | Butter Fat |
| 60 ◦C | 30000 mPas | پنیر | Cheese Spread |
| 60 ◦C | 50 mPas | کره شکلاتی | Cocoa Butter |
| 40 ◦C | 80 mPas | شیر غلیظ شده | Condensed Milk |
| 20 ◦C | 15-115 mPas | خامه (30-50 درصد) | Cream (30-50% Fat Content) |
| 20 ◦C | 2 mPas | شیر | Milk |
| 40 ◦C | 800-1500 mPas | کشک | Whey |
| 40 ◦C | 150 mPas | دوغ | Yoghurt |
| 45 ◦C | 150 mPas | تخم مرغ مایع | Liquid Egg |
| 40 ◦C | 45 mPas | کره | Butter Fat |
60 ◦C |
30000 mPas |
پنیر |
Cheese Spread |
| 60 ◦C | 50 mPas | کره شکلاتی | Cocoa Butter |
| 40 ◦C | 80 mPas | شیر غلیظ شده | Condensed Milk |
| 20 ◦C | 30 mPas | روغن موتور 5 | Motor Oil SEA 5 |
| 20 ◦C | 50 mPas | روغن موتور 10 | Motor Oil SEA 10 |
| 20 ◦C | 130 mPas | روغن موتور 15 | Motor Oil SEA 15 |
| 20 ◦C | 390 mPas | روغن موتور 15-40 | Motor Oil SEA 15W40 |
| -15 ◦C | 3000 mPas | روغن موتور 15-40 | Motor Oil SEA 15W40 |
| 20 ◦C | 750 mPas | روغن موتور 50 | Motor Oil SEA 50 |
| 20 ◦C | 120 mPas | روغن هیدرولیک 46 | Hydraulic Oil HLP 46 |
| 20 ◦C | 195 mPas | روغن هیدرولیک 68 | Hydraulic Oil HLP 68 |
| 20 ◦C | 300 mPas | روغن هیدرولیک 100 | Hydraulic Oil HLP 100 |
| 20 ◦C | 700 mPas | گیریس 90 | Gear Oil SAE 90 |
| 20 ◦C | 2700 mPas | گیریس 140 | Gear Oil SAE 140 |
20 ◦C |
30 mPas |
روغن موتور 5 |
Motor Oil SEA 5 |
| 20 ◦C | 50 mPas | روغن موتور 10 | Motor Oil SEA 10 |
| 20 ◦C | 130 mPas | روغن موتور 15 | Motor Oil SEA 15 |
| 40 ◦C | 30000 mPas | کره | Butter |
| 40 ◦C | 1400 mPas | غذای کودک | Baby Food |
| 20 ◦C | 370 mPas | مخمر آبجو | Brewer’s Yeast |
| 20 ◦C | 430 mPas | سوپ سبزیجات | Vegetable Soup |
| 50 ◦C | 280 mPas | سس شکلات | Chocolate Sauce |
| 20 ◦C | 600 mPas | پالپ میوه | Fruit Pulp |
| 40 ◦C | 1500 mPas | دسر زده شده | Whipped Desserts |
| 45 ◦C | 1200 mPas | زلاتین | Gelatin |
| 25-30 ◦C | 4300 – 6800 mPas | گلوکز | Glucose |
| 80 ◦C | 110 mPas | آبگوشت | Gravy |
| 20 ◦C | 8500 mPas | مربا | Jam |
| 20 ◦C | 9500 mPas | عصاره مالت | Malt Extract |
| 20 ◦C | 2000 mPas | مایونز | Mayonnaise |
40 ◦C |
300 mPas |
ژلاتین گیاهی |
Pectin |
| 20 ◦C | 2500 mPas | آب میوه کنسانتره | Fruit Juice Concentrate |
| 40 ◦C | 1000 mPas | پودینگ | Pudding |
| 20 ◦C | 1300 – 2600 mPas | سس سالاد | Salad Dressing |
| 20◦C | 1500 mPas | پوره سیب | Apple Pure |
| 30 ◦C | 1000 mPas | سس گوجه فرنگی | Tomato Ketchup |
| 20 ◦C | 195 mPas | پوره گوجه فرنگی | Tomato Pure |
| 20 ◦C | 650 mPas | گلیسیرین 100% | گلیسیرین 100% |
| 20 ◦C | 3000 mPas | لاک الکل (25% رنگدانه) | لاک الکل (25% رنگدانه) |
| 30 ◦C | 3000 mPas | رزین پلی استر | رزین پلی استر |
| 40 ◦C | 550 – 2200 mPas | جوهر چاپ | جوهر چاپ |
| 20 ◦C | 7100 mPas | رزین | رزین |
| 20 ◦C | 40 mPas | گلیکول | گلیکول |
| 20 ◦C | 200 mPas | امولسیون لاتکس | امولسیون لاتکس |
| 20 ◦C | 3000 mPas | امولسیون پارافین | امولسیون پارافین |
| 90 ◦C | 500 mPas | واکس مایع | واکس مایع |
لیست قیمت پمپ دنده ای
| ردیف | قیمت پمپ دنده ای | قیمت (تومان) |
| 1 | پترولند چدنی دنده خارجی | تماس بگیرید. |
| 2 | پترولند چدنی دنده داخلی | تماس بگیرید. |
| 3 | روتوفلوید | تماس بگیرید. |
| 4 | الوند | تماس بگیرید. |
| 5 | چدنی دنده خارجی | تماس بگیرید. |
| 6 | چدنی دنده داخلی | تماس بگیرید. |
| 7 | استیل دنده خارجی | تماس بگیرید. |
| 8 | ایران تولید WGF | تماس بگیرید. |
| 9 | ایران تولید WHF | تماس بگیرید. |
| 10 | ایران تولید GF | تماس بگیرید. |
| 11 | ایران تولید HFP | تماس بگیرید. |
| 12 | ایران تولید GM | تماس بگیرید. |
| 13 | ایران تولید VGF | تماس بگیرید. |
| 14 | ایران تولید VG | تماس بگیرید. |
| 15 | ایران تولید SGP | تماس بگیرید. |
| 16 | ایران تولید JIT | تماس بگیرید. |
| 17 | ایران تولید HF | تماس بگیرید. |
| 18 | ساوا SAWA | تماس بگیرید. |
